Omfattende introduktion af LW30 -serien Universal Opragningskontakt

LW30 -serien UniversalSkift switcher et højtydende produkt, der er vidt brugt i Kinas elektriske kontrolfelt. Det er fremstillet af mange velkendte elektriske virksomheder, herunder Changxin Brand, Changjiang Electric og andre mærker. Med sin kompakte struktur, forskellige funktioner og pålidelig ydelse er denne serie af produkter blevet et ideelt valg til ventilationsudstyr, klimaanlæg og kontrol af vandpumpe. Følgende er en omfattende introduktion til LW30 -serien fra flere dimensioner såsom tekniske parametre, produktfunktioner og applikationsfelter.

1. Produktoversigt og grundlæggende parametre

LW30 -serien UniversalSkift switcher en multi-purpose elektrisk kontrolkomponent, hovedsageligt egnet til elektriske kredsløb med AC 50Hz, nominel arbejdsspænding under 440V, DC-spænding under 240V og vurderet strøm fra 20A til 100A. Produktet overholder National Standard GB14048.3 og International Standard IEC60947-3 og har god markedsgenkendelse og international kompatibilitet.

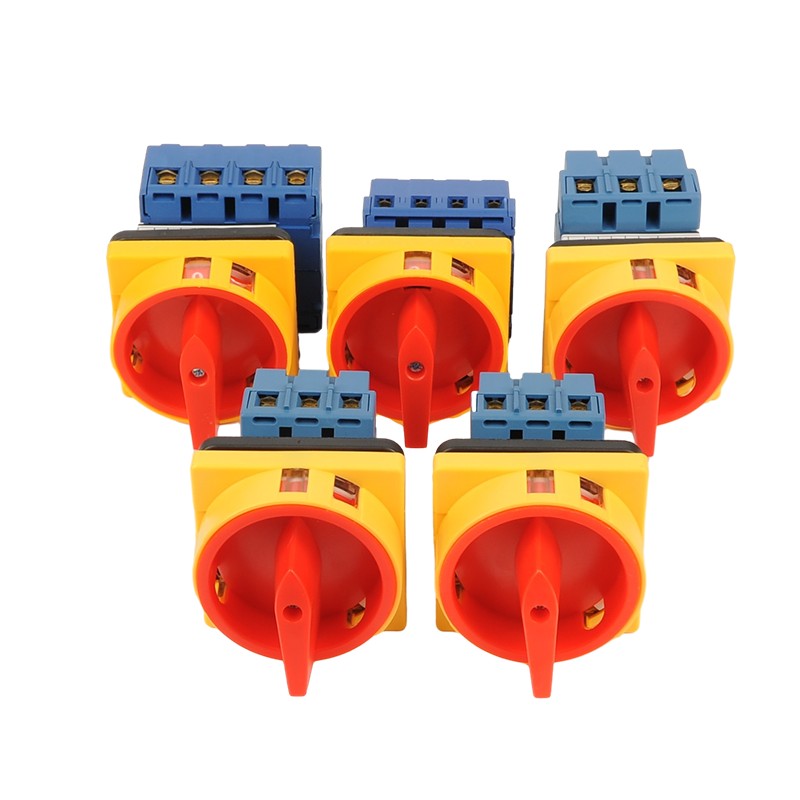

Skift switch

Denne serie af produkter har en komplet række specifikationer, herunder aktuelle niveauer på 20A, 25A, 32A, 40A, 63A, 80A og 100A, som kan opfylde kontrolkravene for forskellige effektbelastninger. Den nominelle isoleringsspænding når 690V med god elektrisk isoleringsydelse. Produktet vedtager et modulært design, og andre kontaktblokke kan føjes til 3-polet standardblok uden at skulle fjerne hele kontakten, hvilket i høj grad forbedrer bekvemmeligheden ved installation og vedligeholdelse.

2. produktfunktioner og designfordele

LW30 -serien Skift switchesHar mange fremragende designfunktioner og ydelsesfordele:

(1) Kompakt struktur og lille størrelse: Det optimerede design reducerer produktstørrelsen, mens den sikrer ydelse, hvilket gør det nemt at installere i et begrænset rum. Panelstørrelsen har forskellige specifikationer, såsom 64 × 64 mm afhængigt af modellen.

(2) Finger Guard Safety Design: Finger Guard -funktionen er specielt designet til effektivt at forhindre fingre i ved et uheld at røre ved levende dele under drift og derved forbedre brugen af ​​brugen.

(3) Fremragende elektrisk ydeevne: Isoleringsafstanden er større end andre switches af samme type, og afbrydelseshastigheden er hurtig, hvilket er velegnet til både AC- og DC -kredsløb.

)

(5) Høj pålidelighedsdesign: Valg af materiale er udsøgt, isoleringsydelsen er god, og kontaktsystemet bruger materialer af høj kvalitet for at sikre langvarig pålidelighed.

(6) Modulær ekspansionsevne: Det modulære design gør det muligt at tilføje yderligere kontaktblokke uden at adskille kontakten, hvilket letter systemudvidelse og funktionsjustering.

3. tekniske parametre

LW30 -serien har rige og omfattende tekniske parametre, og forskellige modeller er optimeret til forskellige applikationsscenarier:

(1) Bedømte elektriske parametre:

- Bedømt isoleringsspænding: 690V

- Bedømt driftsspænding: AC 440V, DC 240V

- Bedømt termisk strøm (ith): 20a til 100a

- Bedømt driftsstrøm (LE): 240V/440V

(2) Lastkapacitet:

- AC-21A Anvendelse: 20A til 100A

- AC-22A-applikation: 20A til 100A

- AC-23A Anvendelse: 15A til 70A (svarende til strøm 4 kW til 37kW)

- AC-3-applikation (motorstyring): 11.7A til 57A (svarende til strøm 3 kW til 30 kW)

(3) Mekaniske egenskaber:

- Driftsfrekvens: 120 gange/time

- Mekanisk liv: 0,1 × 10⁶ gange

- Elektrisk liv: 0,03 × 10⁶ gange

(4) Installationsdimensioner:

- Panelinstallationsmodel Dimensioner: 64 × 42 × 54 mm til 64 × 70 × 80 mm

- Installationshulafstand: 48 × 48 mm

- Installationshuldiameter: φ10mm eller φ4,2 mm

(5) Miljøtilpasningsevne:

- Arbejdsmiljø temperatur: -5 ℃ til +40 ℃

- Gennemsnitstemperatur inden for 24 timer overstiger ikke +35 ℃

- Højden overstiger ikke 2000 meter

4. Hovedapplikationsområder

LW30 -serien UniversalSkift switcher vidt brugt på mange felter på grund af dens fremragende ydelse og brede tilpasningsevne:

(1) HVAC System:

- Hovedkontaktkontrol af ventilationsudstyr

- Mode -skift af klimaanlægssystem

- Start og stop kontrol over vandpumpesystemet

(2) Felt i industriel kontrol:

- Direkte kontrol af AC -motor i lille kapacitet (maksimal 37 kW)

- Testudstyrskontakt til valg og skift af testkredsløb

- Faseændringsmålingskontrol af elektriske måleinstrumenter

(3) Strømfordelingssystem:

- Fjernbetjeningskontakt af strømfordelingsudstyr

- strømafbryderenhed til at realisere konverteringen af ​​Main and Standby strømforsyning

- Circuit Control Switch for at realisere skiftet af forskellige kredsløbstilstande

(4) Særlige applikationsbegivenheder:

- Modeller med dørlåse kan bruges til strømstyring af vigtigt udstyr

- Beskyttelsesmodeller er egnede til lejligheder med visse beskyttelseskrav

- Kontrol og skift af DC -kredsløb

5. Modelklassificering og udvælgelsesvejledning

LW30 -serien kan opdeles i flere modeller i henhold til det nuværende niveau og installationsmetode. Brugere kan vælge i henhold til faktiske behov:

(1) Vælg efter aktuelt niveau:

-Lille nuværende applikation (20A-32A): LW30-20, LW30-25, LW30-32

-Medium nuværende anvendelse (40A-63A): LW30-40, LW30-63

-Stor aktuel anvendelse (80A-100A): LW30-80, LW30-100

(2) Vælg efter installationsmetode:

- Panelmonteringstype: Velegnet til kontrolskabpanelmontering

- Basismonteringstype: kan installeres på en 35 mm standardskinne

- Montering af enkelt hul: Velegnet til lejligheder med begrænset plads

- Basismonteringstype med dørlås: Brugt i lejligheder, hvor misoperation skal forhindres

(3) Vælg efter speciel funktion:

- Standardtype: opfylder grundlæggende kontrolkrav

- Beskyttende type: Med et beskyttende dækning, der er egnet til barske miljøer

- Låselig type: udstyret med en hængelås -mekanisme til at forhindre uautoriseret drift

6. Forholdsregler for installation og brug

For at sikre, at den sikre og pålidelige drift af LW30 -serien skifter switches, skal der tages følgende forholdsregler under installation og brug:

(1) Inspektion før installation:

- Bekræft, at switch -modellen matcher belastningen

- Kontroller, om switch -udseende er intakt, og om driftsmekanismen er fleksibel

- Kontroller, om de elektriske parametre opfylder systemkravene

(2) Installationskrav:

- Åbn huller strengt efter produktdimensioner

- Sørg for, at installationsoverfladen er flad for at undgå stresskoncentration

- Ledningsterminalerne skal være fast forbundet for at undgå løse forbindelser

(3) Brug miljø:

- Undgå at bruge fugtige, støvede eller ætsende miljøer

- Den omgivende temperatur må ikke overstige det specificerede interval af produktet

- Kontroller switchstatus regelmæssigt, og rengør støvet i tide

(4) Vedligeholdelse:

- Kontroller kontaktstatus regelmæssigt og rengør kontakterne om nødvendigt

- Kontroller, om driftsmekanismen er fleksibel, og tilsæt smøremidlet om nødvendigt

- Skifter, der ikke bruges i lang tid, skal betjenes flere gange regelmæssigt for at bevare mekanismens fleksibilitet

LW30 -serien UniversalSkift switcher blevet et vigtigt valg inden for industriel kontrol med sin omfattende præstation, forskellige modeller og bred anvendelighed. Uanset om det er traditionel elektrisk kontrol eller moderne automatiseringssystem, kan LW30 -serien give pålidelige og fleksible løsninger. Gennem rimelig valg og korrekt installation og brug kan dens ydelsesfordele bruges fuldt ud til at give sikker og pålidelig driftsgaranti til forskellige elektriske kontrolsystemer.
