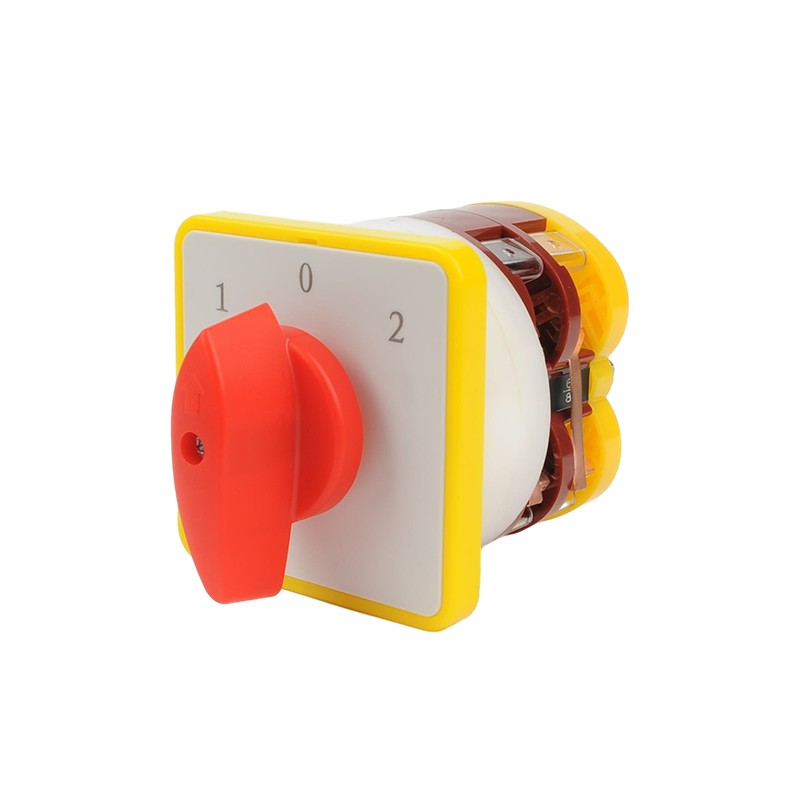

Omfattende introduktion til LW5 -serien Universal Changeover Switches

LW5 -serien UniversalSkift switcheser et af de mest anvendte skifteprodukter i Kinas elektriske kontrolfelt. De er fremstillet af mange velkendte elektriske virksomheder, herunder Delixi, Tianzheng og andre mærker. Denne serie af produkter er blevet et ideelt valg til konvertering af elektrisk kontrolkredsløb og lille strømmotorstyring med dens pålidelige struktur, forskellige funktioner og høje omkostningsydelser. Følgende er en omfattende introduktion til LW5 -serien fra flere dimensioner såsom produktoversigt, tekniske parametre, modelklassificering og applikationsfelter.

1. Produktoversigt og grundlæggende funktioner

LW5 -serien UniversalSkift switcheser multifunktionelle masterkontrolelektriske apparater, hovedsageligt brugt i kredsløb med AC 50Hz, nominel spænding op til 500V og DC-spænding op til 440V. I henhold til forskellige anvendelser kan de opdeles i to kategorier:

(1) Skiftetilskift af masterkontrol: Bruges til konvertering af elektriske kontrolkredsløb.

(2) Skift af motorkontrolskift: kan direkte kontrollere tre-fase egernburets asynkrone motorer på 5,5 kW og derunder.

Denne serie af produkter vedtager modulopbygget design, og antallet af kontaktsystemsektioner kan konfigureres fleksibelt fra 1 til 16 for at imødekomme kontrolkrav for forskellig kompleksitet. Betjeningstilstanden er opdelt i to typer: placeringstype og selvbestemtype, og aktuatorens udseende er tilgængelig i kuglehåndtagstype og knaptype. Beskyttelsesformularen inkluderer åben type og beskyttende type (IP40) til at imødekomme forskellige installationsmiljøkrav.

2. Kerne tekniske parametre og præstationsindikatorer

(1) Elektriske parametre:

- Bedømt isoleringsspænding: 500V

- Bedømt arbejdsspænding:

AC: 500V og nedenfor

DC: 440V og nedenfor

- Konventionel opvarmningsstrøm: 16A

- Motorstyringsevne: 5,5 kW og under trefaset egern bur asynkron motor

(2) Mekaniske egenskaber:

- Mekanisk liv: mere end 1 million gange

- Elektrisk liv: mere end 200.000 gange

- Driftsfrekvens:

* Intermitterende cyklusarbejdssystem: 300 gange/time

* Otte timers arbejdssystem

(3) Strukturelle parametre:

- Antal kontaktsystemsektioner: 1-16 sektioner

- Antal kontakter pr. Afsnit: Kontaktgruppe med dobbelt pauser

- Installationsmetode: Installation af paneler

- Dimensioner: varierer afhængigt af antallet af sektioner og driftstilstand

3. produktmodelanalyse og klassificering

LW5 -serien Model -navngivningsregler indeholder rig information. Tag LW5-16/5.5N3 som et eksempel:

- LW5: Produktserier

- 16: Konventionel termisk strøm 16A

- 5,5n: Kan kontrollere 5,5 kW motor og reversibel konvertering (n)

- 3: 3-sektionskontakt

I henhold til forskellige klassificeringsmetoder kan LW5 -serien opdeles i:

(1) I henhold til formålet:

- Master Control (koder som Q1, Q2)

-Motorstyring (N-reversibel konvertering, S-dobbelt hastighed, SN-DUAL Speed ​​Reversible osv.)

(2) I henhold til driftstilstand:

- Placeringstype (håndtag forbliver i driftspositionen)

- Self-Resetting Type (Håndtag automatisk vender tilbage til den originale position)

(3) I henhold til aktuatorens udseende:

- Boldhåndtagstype

- Knaptype

(4) I henhold til beskyttelsesformularen:

- Åben type

- Beskyttende type (IP40)

4. typiske applikationsområder

LW5 -serien universal skifteomskifter er vidt brugt inden for følgende felter på grund af dets fleksible og pålidelige egenskaber:

(1) Felt i industriel kontrol:

- Konvertering af elektriske kontrolkredsløb

- Direkte kontrol af små magtmotorer (start, stop, reversibel konvertering, hastighedsændring osv.)

- Maskinsværktøjskontrolkredsløb

- Testudstyrskontakt

(2) Power System Field:

- Fjernbetjeningskontakt af strømfordelingsudstyr

- Fasemålingskontrol af elektriske måleinstrumenter

- strømafbryderenhed

(3) Bygning af elektrisk felt:

- Belysningskontrolsystem

- Ventilationsudstyrskontrol

- Elevatorstyringssystem

5. Specielle modeller og derivatserier

Foruden standardmodeller inkluderer LW5 -serien også nogle specielle modeller og afledte serier:

(1) Eksplosionssikre LW5:

- Gælder for eksplosivt gas miljøstone 1 og zone 2

- Eksplosionssikkert mærke: exdbebiict6GB

- Beskyttelsesniveau: IP65/IP66

- Bedømt strøm: 10a-20a

- Brede i vid udstrækning på farlige steder såsom olie-, kemiske og farmaceutiske industrier

(2) Beskyttende reversibel konverteringsafbryder LW5-16/5.5N3:

- Boligbeskyttelsesniveau IP40

- Specielt brugt til reversibel kontrol af motorer

- Konventionel lukket opvarmningsstrøm 16A

(3) Model med hængelås funktion:

- Forhindre uautoriseret operation

- Brugt til strømstyring af vigtigt udstyr

6. Valg og installationsvejledning

(1) Udvælgelsespunkter:

- Vælg den nominelle værdi i henhold til belastningstypen (resistiv/induktiv) og den aktuelle størrelse

- Vælg antallet af kontaktsektioner i henhold til kontrolkompleksiteten

- Vælg håndtagstypen i henhold til driftsvanerne

- Vælg beskyttelsesniveauet i henhold til miljøforholdene

(2) Installationsforholdsregler:

- Åbn hullet strengt i henhold til produktstørrelsen

- Ledningsterminalerne skal være fast forbundet

- Undgå at bruge fugtige, støvede eller ætsende miljøer

- Kontroller regelmæssigt kontaktstatus og driftsmekanisme fleksibilitet

(3) Vedligeholdelsesanbefalinger:

- Rengør kontakterne regelmæssigt

- Kontroller, om driftsmekanismen er fleksibel

- Skifter, der ikke bruges i lang tid, skal betjenes flere gange regelmæssigt

LW5 -serien UniversalSkift switcher blevet et klassisk produkt inden for det indenlandske elektriske kontrolfelt med dets modne design, pålidelige ydelse og økonomiske pris. Uanset om det er enkel linjekonvertering eller motorisk kontrol med lav effekt, kan LW5-serien give en passende løsning. Gennem rimelig selektion og korrekt installation og brug kan dens ydelsesfordele bruges fuldt ud til at give pålidelig driftsgaranti til forskellige elektriske kontrolsystemer.
