En komplet guide til at købe universelle skifteomskifter: Fra principper til udvælgelse og anvendelse (i)

Som en nøglekomponent i elektriske kontrolsystemer, UniversalSkift switcheser vidt brugt i industriel automatisering, kraftsystemer, bygning af elektriske og andre felter. Denne artikel starter fra de grundlæggende principper for universelle skifteafbrydere, der systematisk introducerer deres klassificering, tekniske parametre, udvælgelsespunkter, installationsforholdsregler og typiske applikationsscenarier, hjælper ingeniører og teknikere med at forstå denne vigtige elektriske komponent og giver professionel vejledning for deres korrekte valg i faktiske projekter.

Oversigt og arbejdsprincip om universel skiftekontakt

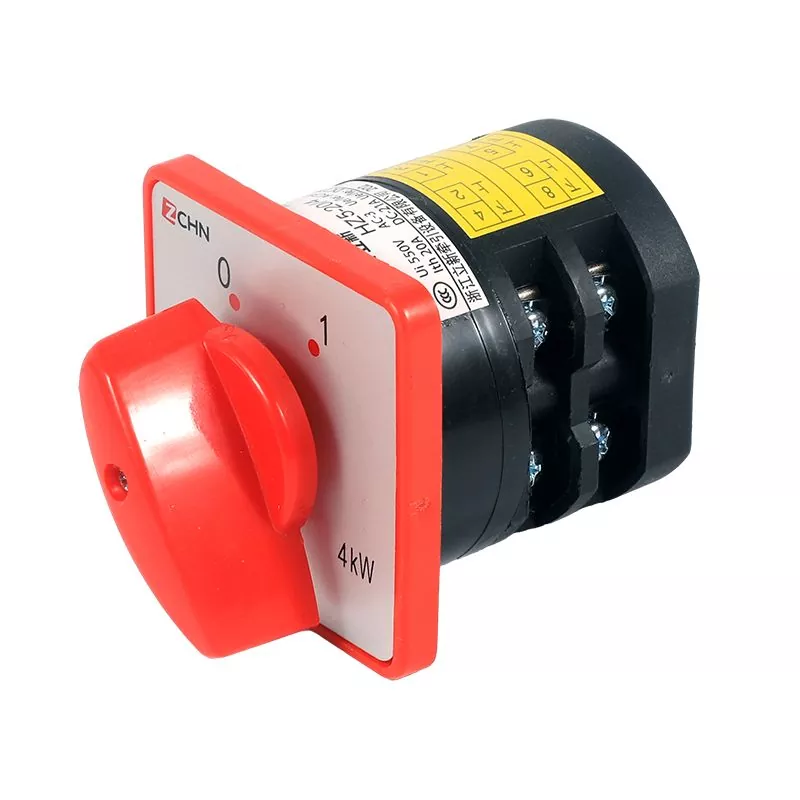

Det universelleSkift switcher et multi-gear, flere trin, multi-circuit kontrol master elektrisk apparat, der spiller en vigtig rolle i elektriske kontrolsystemer. Når driftshåndtaget drejes, drives CAM -mekanismen inde i kontakten til at rotere, så kontakterne lukkes eller frakobles i en forudbestemt rækkefølge for at realisere kredsløbets kontrol og konverteringsfunktioner. Denne switch kaldes "universel", fordi den kan tilpasse sig en række forskellige kontrolbehov og imødekomme kontrolkravene i komplekse kredsløb gennem forskellige kontaktkombinationer og driftsmetoder.

Strukturelt er den universelle overførselsafbryder sammensat af flere grupper af kontaktkomponenter i den samme struktur, hovedsageligt inklusive kernekomponenter, såsom driftsmekanisme, placeringsenhed, kontaktsystem, roterende skaft og håndtag. Blandt dem vedtager kontaktsystemet et dobbeltopbrudskontakt Bridge Structure Design, og den bevægelige kontakt har en automatisk justeringsfunktion for at sikre synkronisering under og fra; Den statiske kontakt er installeret i et dedikeret kontaktsæde. Dette omhyggelige strukturelle design sikrer pålideligheden og lange levetiden for kontakten.

Arbejdsprincippet for den universelle overførselsafbryder er baseret på den mekaniske virkning af CAM -mekanismen. Når operatøren drejer håndtaget, drives den interne cam til at rotere gennem den roterende skaft, og den specifikke form på CAM bestemmer og slukkes for kontakten på forskellige positioner. Da CAM kan designes til forskellige former, kan det realisere komplekse kontakthandlingssekvenser for at imødekomme forskellige kontrolbehov. Denne mekaniske koblingsmetode er både intuitiv og pålidelig, hvilket er en vigtig grund til levetiden for den universelle overførselsafbryder.

I elektriske systemer foretager universelle overførselsafbrydere hovedsageligt følgende funktioner:

- Kredsløbskonvertering: Skift mellem flere kredsløb, såsom strømafgang, belastningsoverførsel osv.

- Målekontrol: Brugt til fasemålingskontrol af voltmetre og ammetre

- Motorstyring: Kontroller direkte start-, hastighedsregulering og reversering af motorer med små kapacitet

- Fjernbetjeningsfunktion: Som en fjernbetjeningskontakt til strømfordelingsudstyr

- Signalskift: Indse signalskift og kombination i komplekse kontrolsystemer

Håndtagets driftsposition for den universelleSkift switchudtrykkes normalt i vinkler, og forskellige typer afbrydere har forskellige placeringsvinkler og driftsegenskaber. I henhold til forskellige driftsmetoder kan det opdeles i to grundlæggende typer: positioneringstype og selvbestemt type. Placeringskontakten forbliver i en bestemt position, efter at håndtaget er flyttet til en bestemt position, mens selvbeskyttelsesafbryderen automatisk vender tilbage til sin oprindelige position, efter at hånden er frigivet. Denne mangfoldighed gør det muligt for den universelle overførselsafbryder at tilpasse sig forskellige driftsvaner og kontrolkrav.

Med udviklingen af ​​elektrisk teknologi har moderne universal skiftekontakt kontinuerligt integreret nye materialer og nye processer på grundlag af at opretholde de grundlæggende principper uændrede, så deres ydeevne, pålidelighed og levetid er blevet forbedret markant og blevet en uundværlig og vigtig komponent inden for elektrisk kontrol.
