En komplet guide til køb af universelle skifteomskifter: Fra princip til udvælgelse og anvendelse (del 3)

De vigtigste tekniske parametre for universelle skifteomskifter

Korrekt forståelse og evaluering af de tekniske parametre for universelle skifteafbrydere er kerneforbindelsen i udvælgelsesprocessen. Disse parametre bestemmer ikke kun, om kontakten kan opfylde applikationskravene, men påvirker også direkte sikkerhed og pålidelighed af systemet. De vigtigste tekniske parametre for universelle skifteomskifter inkluderer elektriske parametre, mekaniske parametre, miljøtilpasningsevneparametre og andre aspekter, som skal overvejes omfattende.

Bedømt spænding og strøm er de mest basale elektriske parametre, der direkte bestemmer switchens belastningskapacitet. Forskellige serier af UniversalSkift switcheshar forskellige nominelle værdier. For eksempel er LW5 -serien velegnet til kredsløb med AC 50Hz, spænding op til 500V, DC -spænding op til 440V, og dens aftalte opvarmningsstrøm er 16A. LW6 -serien er hovedsageligt egnet til AC- og DC -kredsløb med AC 50Hz, klassificeret arbejdspænding op til 380V, DC -spænding op til 220V, og nominel strøm er normalt 5A eller mindre. Selvom LW12-16-serien også er egnet til kredsløb med AC 50Hz, spænding 380V og nedenfor, og DC-spænding 220V og nedenfor, kan dens nominelle strøm nå 16A, og den kan direkte kontrollere tre-fase egernburets asynkroniske motorer på 5,5 kW og nedenfor. Når du vælger, er det nødvendigt at sikre, at den nominelle værdi af kontakten er større end eller lig med den maksimale forventede værdi i den faktiske anvendelse og efterlader en bestemt sikkerhedsmargin.

Oprettelses- og brudkapaciteten afspejler skiftets evne til sikkert at afskære kredsløbet under unormale forhold (såsom kortslutning). Denne parameter er især vigtig for applikationer såsom motorisk kontrol, fordi store overspændingsstrømme vises, når motoren starter eller båse. Oprettelses- og brudkapaciteten i LW5 -seriens switch til styring af motorer er normalt angivet i en tabel, og brugerne skal vælge i henhold til den specifikke belastningstype. Generelt kræver switches, der bruges til motorisk kontrol, højere fremstilling og brudkapacitet end switches, der bruges til almindelig linjekonvertering.

Driftsfrekvensen er en anden vigtig parameter, der angiver antallet af operationer, der er tilladt i kontakten pr. Enhedstid. For eksempel er den normale driftsfrekvens, der er tilladt af LW5 -serien, 120 gange/t. Ved lejligheder, der kræver hyppig drift, såsom maskinværktøjskontrol eller testudstyr, skal modeller, der tillader en højere driftsfrekvens, vælges, ellers vil switchens levetid blive forkortet eller endda føre til tidlig fiasko. På samme tid er applikationer med høje driftsfrekvenser også nødt til at overveje materialets materiale og strukturelle design for at sikre tilstrækkelig elektrisk liv.

Mekanisk liv og elektrisk liv afspejler direkte holdbarheden og pålideligheden af ​​kontakten. Mekanisk liv henviser til antallet af operationer, som kontakten kan modstå uden strøm, mens elektrisk liv henviser til antallet af operationer under nominel belastning. Disse to parametre er normalt ganske forskellige. F.eks. Er det mekaniske liv i LW5 -seriens switch 100 × 10⁴ gange, mens det elektriske liv er 20 × 10⁴ gange. I praktiske anvendelser påvirkes skiftets levetid også af mange faktorer, såsom belastningstype, miljøforhold og driftstilstand. Derfor bør passende marginer reserveres, når du vælger.

Antallet og kombinationen af ​​kontakter bestemmer kompleksiteten af ​​det kredsløb, som kontakten kan kontrollere. Kontaktsystemet for det universelleSkift switcher normalt sammensat af flere sektioner. For eksempel har LW5-serien 1-16 sektioner at vælge imellem, og LW12-16-serien Master Control Switch har 1-12 sektioner med i alt 12 konfigurationer. Hver kontakt kan have forskellige on-off kombinationer. Ved at overlejre flere kontakter kan kompleks kontrollogik opnås. Når man vælger, er det nødvendigt at bestemme det krævede antal kontakter og kombinationsmetoden i henhold til de faktiske kontrolkrav for at imødekomme de funktionelle krav og undgå unødvendig kompleksitet og omkostningsstigning.

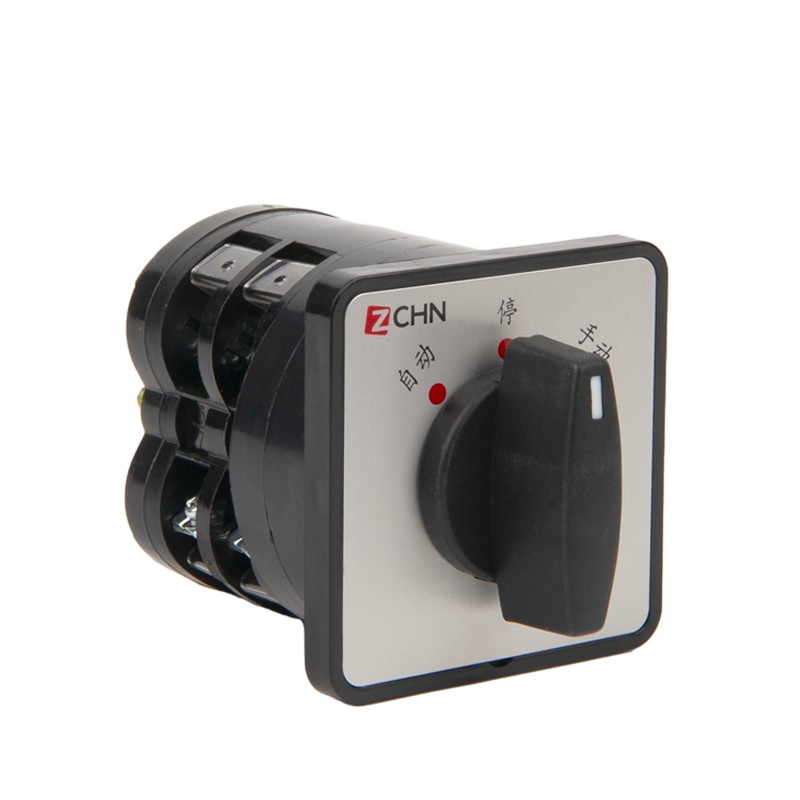

Driftsvinklen og positioneringsegenskaber er vigtige parametre, der er unikke for universelleSkift switches. Forskellige typer afbrydere har forskellige driftsvinkler. For eksempel har LW26 -serien 30 °, 45 ° og 90 °. Positioneringsegenskaberne bestemmer, hvordan håndtaget holdes i forskellige positioner. Almindelige positioneringsmetoder inkluderer:

- Enkeltpunktspositionering: Håndtaget har kun en fast position.

- Multipunktspositionering: Håndtaget kan fastgøres i flere vinkler.

- Selvbestilling: Håndtaget vender automatisk tilbage til sin oprindelige position efter at han blev frigivet.

-Positionering og selvbestemt kombination: Nogle positioner er placeret, og nogle positioner er selvbestemt.
