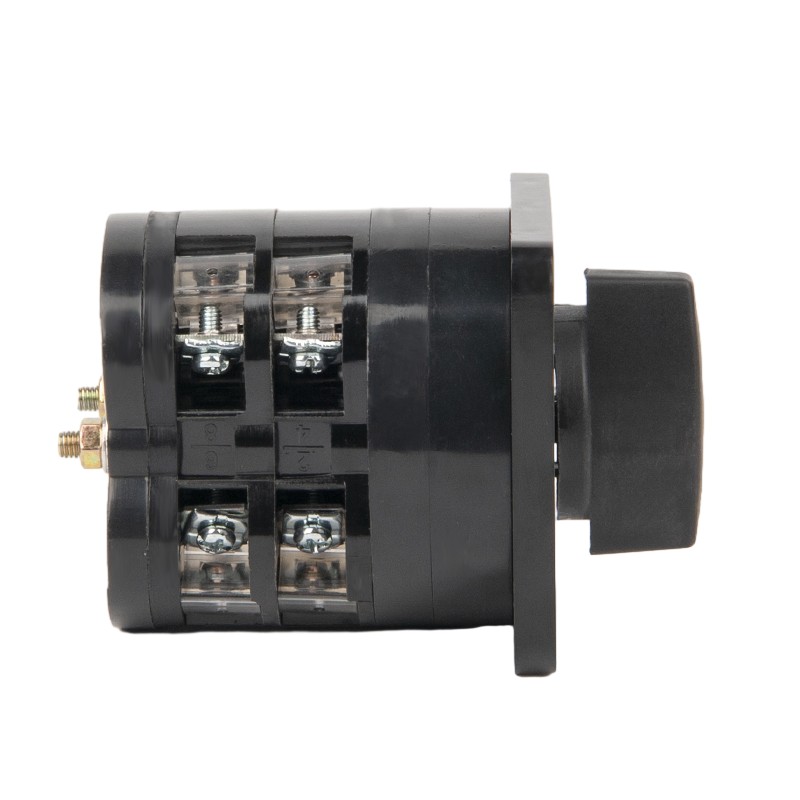

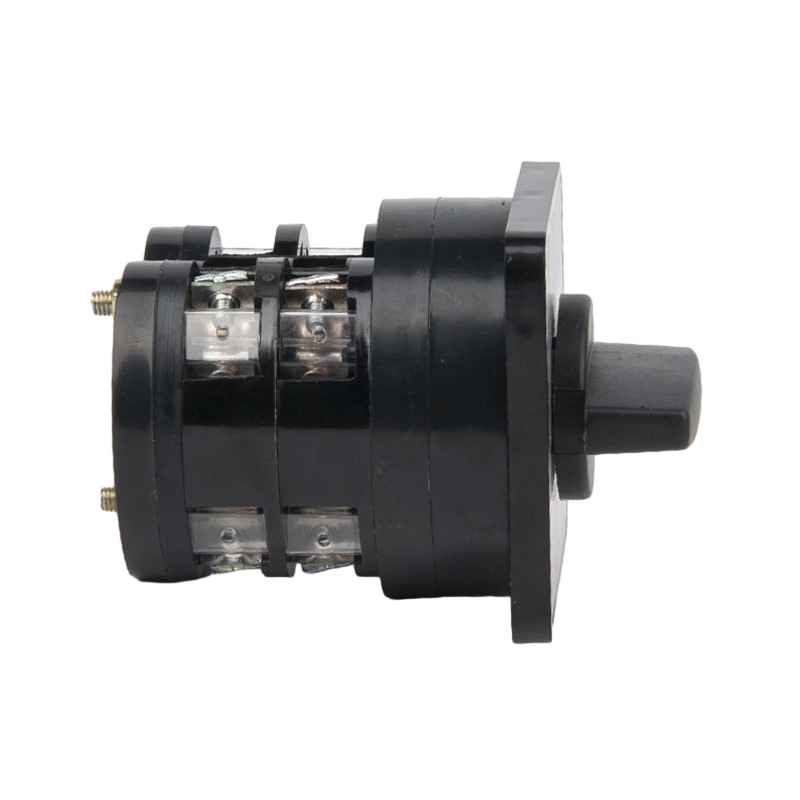

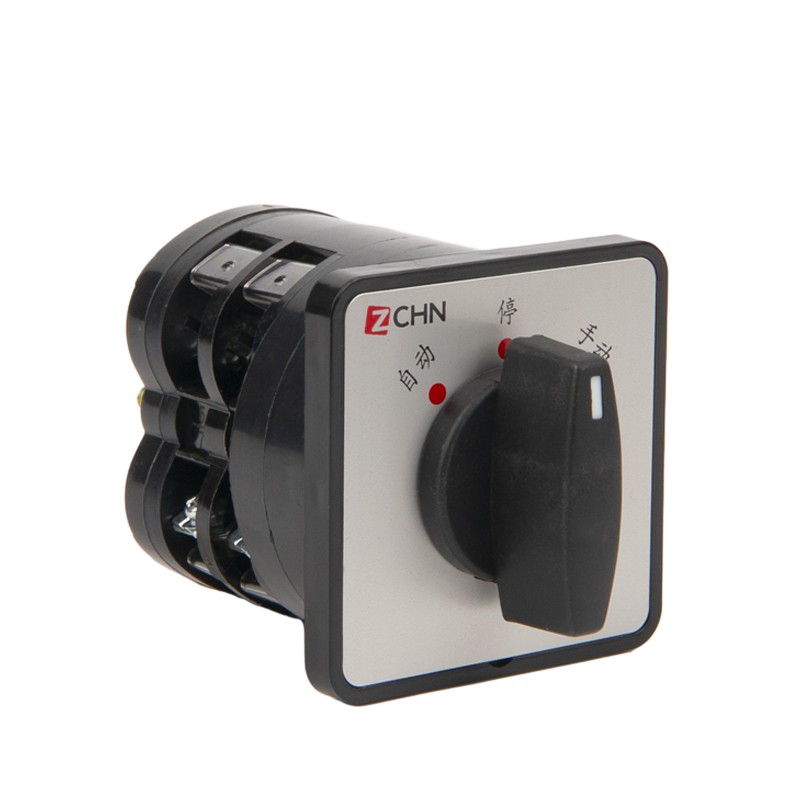

LW5 -skiftekontakt

LW5-serien Universal Switch er en slags multi-purpose elektrisk kontroludstyr, der er meget brugt inden for industriel automatisering. Kontakten er et modulært kombinationsdesign med 6-12 par kontaktsamlinger, der muliggør multi-gear-kontrol gennem forskellige specifikationer for positioneringsmekanismer og har en nominel strøm på op til 16A til pålidelig elektrisk isolering.

Send forespørgsel

Produkt beskrivelse

Som kernekomponenten i kredsløbskonvertering kan den ikke kun realisere skiftet af konventionelle elektriske kontrollinjer, men også direkte starte kontrollen med små og mellemstore effektmotorer, reversibel driftskontakt og multi-hastighed variabel hastighedsjustering, især egnet til det arbejdsmiljø, der skal ændre den kørende tilstand ofte. I strukturel design, LW5 switch vedtager dobbeltbro-bro-kontaktsystem, udstyret med ARC Ex Slukning, lille kontaktbestandighed og glimrende evne. Dens beskyttelsesgrad når IP55, som kan tilpasse sig vådt og støvet industrielt miljø. Ved at ændre vinkelkombinationen af CAM -mekanismen kan den forudindstillede op til 6 forskellige kontrolprogrammer realiseres for at imødekomme de forskellige kontrolkrav til værktøjsudstyr, formidle maskineri, løftudstyr osv. Produktet er i overensstemmelse med GB14048.3 -standarden, opnået CCC obligatorisk certificering, har kort kredsløbsbeskyttelsesfunktion og kan realisere overbelastningsbeskyttelsesbeskyttelse, når man understøtter termalrelay.

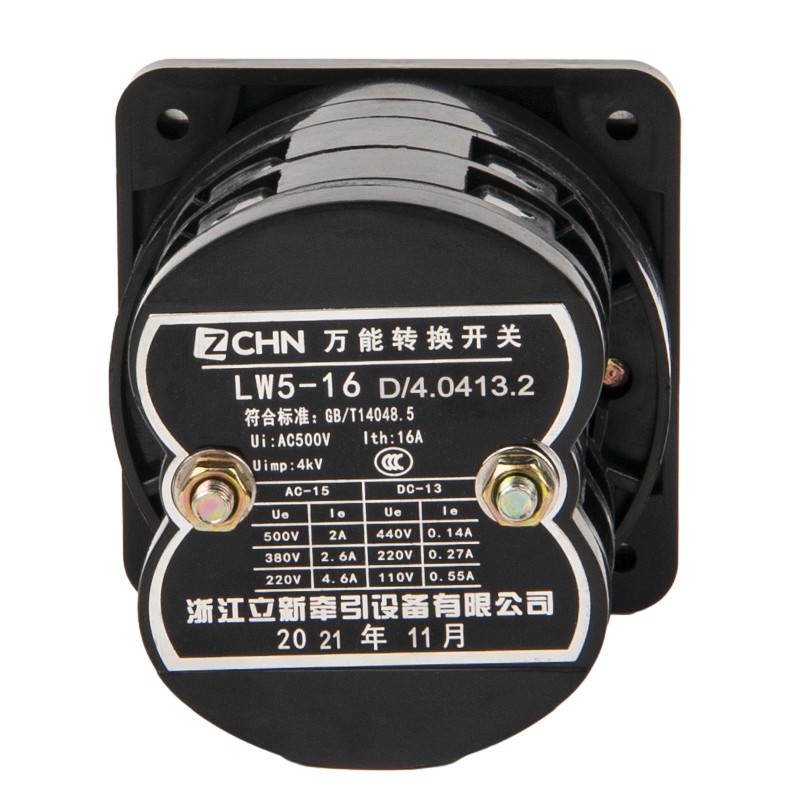

Lixin Environmental Protect Rotary Cam Switch Parameter (Specifikation)

bruge	Master Control	Direkte kontrolmotor
Med a	16	16
Ue v	125220250380400500	380
de
AC-15 og	4.6 2.6 2.0
AC-3 og		12
AC-4 og		3.5
DC-13 Double Break Point a	0,55 0,27 0,14
DC-13 fire-break punkt a	0,82 0,41 0,20

Lixin Environmental Protect Rotary Cam Switch Mekanisk og elektrisk liv

Mekanisk levetid: 0,3 × 10⁶ cyklusser med en driftsfrekvens på 300 cyklusser i timen.

Elektrisk levetid:

-For AC-15 og DC-13: 0,1 × 10⁶ cyklusser med en driftsfrekvens på 300 cyklusser i timen.

- Til AC-3: 0,1 × 10⁶ cyklusser med en driftsfrekvens på 120 cyklusser i timen.

- Til AC-4: 0,1 × 10⁶ cyklusser med en driftsfrekvens på 120 cyklusser i timen.

(Bemærk: AC-15 og DC-13 henviser til specifikke typer elektriske belastninger, mens AC-3 og AC-4 henviser til forskellige toldtyper til skift af AC-motorer.)

Driftsform	Funktionskode	Aktuatorposition
Selvreplicerende type	A	0 ° -45 °
Selvreplicerende type	B	45 ° → 0 ° -45 °
Placeringstype	C	0 ° 45 °
	D	45 ° 0 ° 45 °
	E	45 ° 0 ° 45 ° 90 °
	F	90 ° 45 ° 0 ° 45 ° 90 °
	G	90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	H	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 °
	l	135 ° 90 ° 45 ° 0 ° 45 ° 90 ° 135 ° 180 °
	J	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 °
	K	120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	L	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 °
	M	150 ° 120 ° 90 ° 60 ° 30 ° 0 ° 30 ° 60 ° 90 ° 120 ° 150 ° 180 °
	N	45 ° 45 °
	P	90 ° 0 ° 90 °
