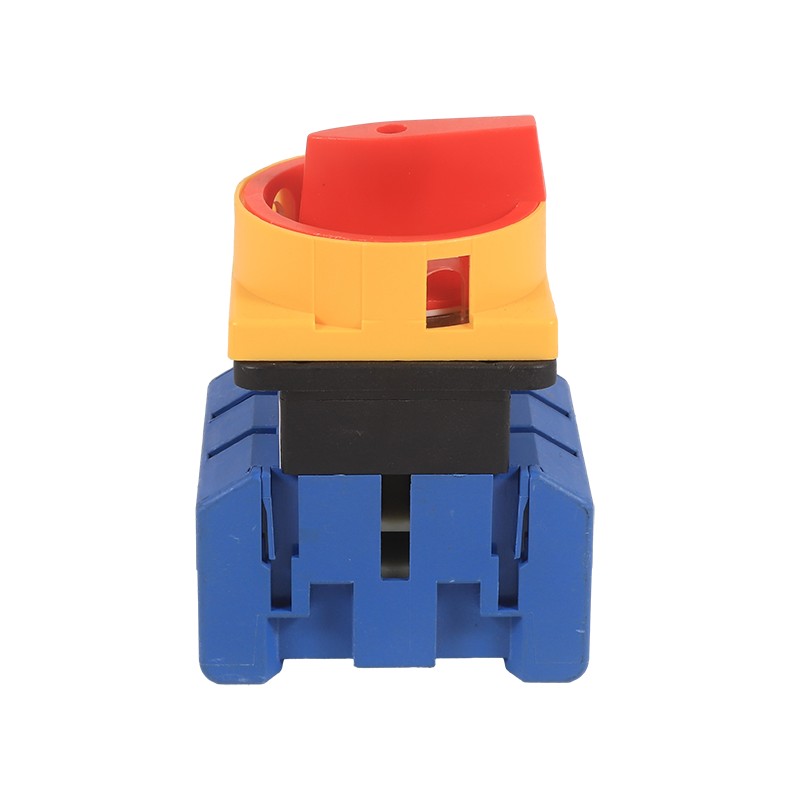

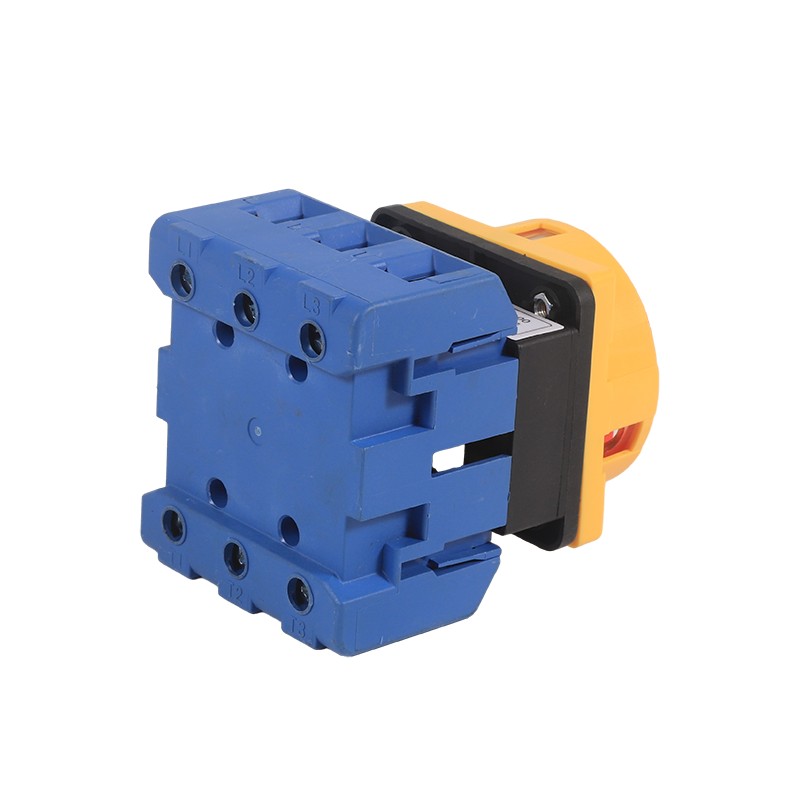

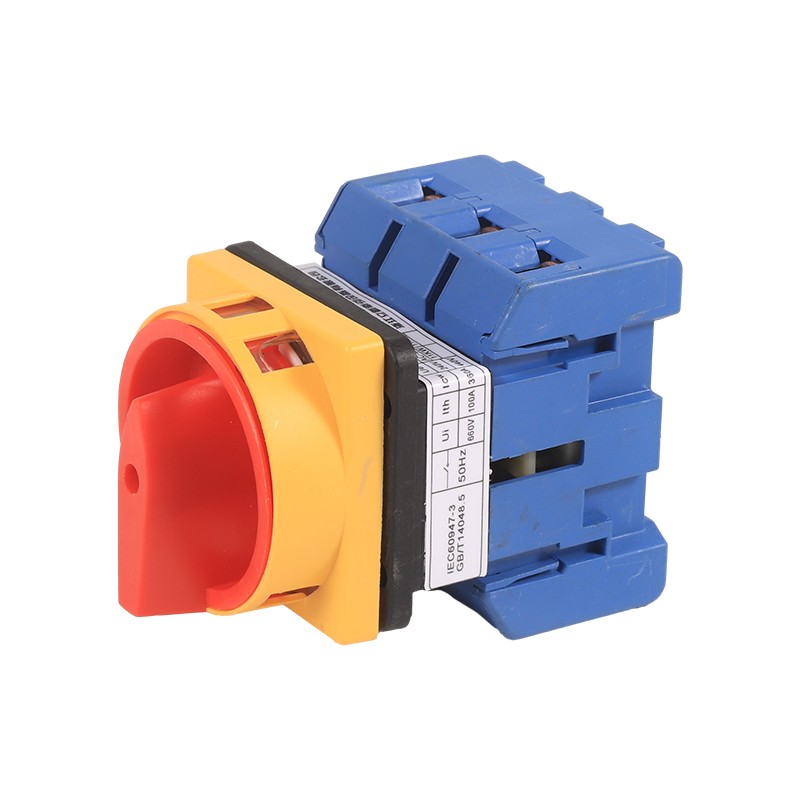

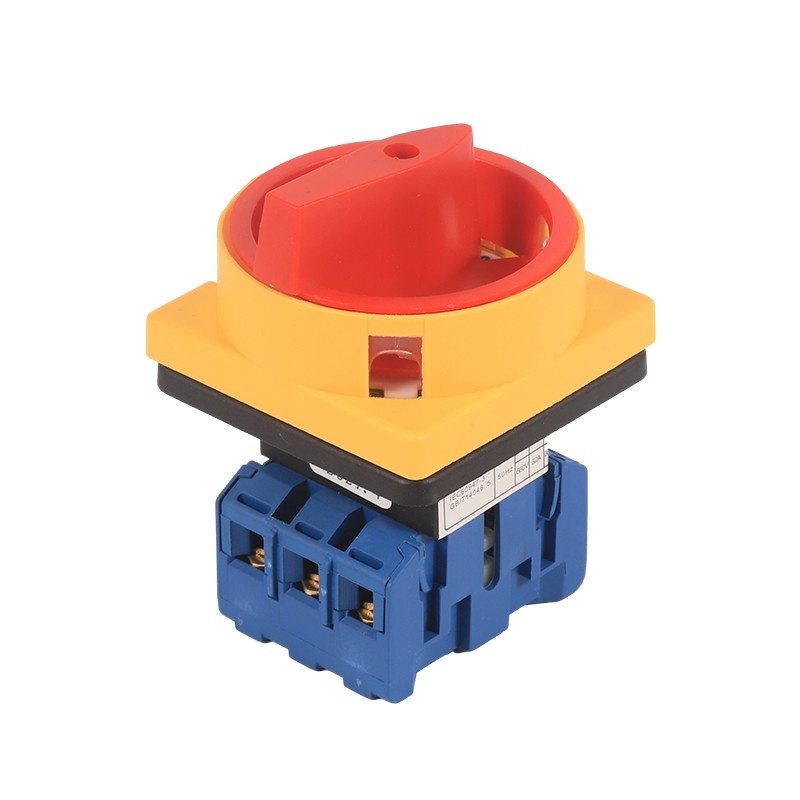

LW30 -serien Universal Switch

LW30-serien Universal Switch er en elektrisk kontrolenhed, der integrerer multifunktion og høj pålidelighed. Det bruges hovedsageligt i industrielle og civile elektriske systemer med AC 50Hz, vurderet driftsspænding 440V og nedenfor og vurderet strøm op til 100A. Med sin fremragende elektriske ydeevne og modulære designkoncept bruges produktet i vid udstrækning som hovedafbryderenheden i risikokontrolsystemet, en central klimaanlæg, vandforsyning og dræningspumpe -station og andre scener.

Send forespørgsel

Produkt beskrivelse

LW30 Switch har fordelene ved lille størrelse, kompakt struktur, udsøgt materialeudvælgelse, god isolering, fingerbeskyttelsesfunktion, sikkerhed og pålidelighed, du kan tilføje andre kontaktblokke på 3-polet standardblok uden at fjerne kontakten, switchisoleringsafstanden er større end andre lignende switches, hurtig afbrydelseshastighed, der er egnet til DC-switch.

Denne række switches vedtager en sammensat struktur af højstyrketeknisk plast og højkvalitetslegeringskontaktmaterialer og maksimerer rumudnyttelsen gennem tredimensionelt kontaktlayout. Kernekomponenten vedtager Alloy Double Break -kontaktsystem med patentdesignet af hurtig brudmekanisme, hæmmer effektivt ARC -generationen. Produkterne har bestået ISO9001 -certificering af kvalitetsstyringssystem og CCC og andre internationale certificeringer. Med sin kompakte struktur, fremragende sikkerhedsydelse og fleksible konfigurationsskema er denne række switches blevet en vigtig elektrisk komponent i intelligente bygninger, industriel automatisering og nye energifelter.

Arbejdsbetingelser for LW30 -serien Load Disconnect Change over switch

Normale arbejdsvilkår

(1) den omgivende lufttemperatur overstiger ikke +40 grader, og gennemsnitstemperaturen inden for 24 timer overstiger ikke 25 ° C;

(2) Den nedre grænse for den omgivende lufttemperatur overstiger ikke -25 ° C

(3) højden af installationsstedet overstiger ikke 2000 m;

(4) Når den maksimale temperatur er +40 ° C, overstiger luftens relative fugtighed ikke 50%. Højere relativ fugtighed er tilladt ved lavere temperaturer, såsom 90% ved 20 ° C. Der skal træffes særlige foranstaltninger for at håndtere kondens, der lejlighedsvis forekommer på grund af temperaturændringer.

Installationsbetingelser

(1) kontakten er installeret under miljøforhold i forureningsniveau 3;

(2) Installer i henhold til instruktionerne fra fabrikken.

Klassifikation

1. i henhold til brugskategorier

(1) AC-23A

(2) AC-3

2. i henhold til det leverede beskyttelsesniveau (1) uden switchboks: IP20

(2) Med termoplastisk forseglet switchboks: IP65

Hjælpespecifikationskode

Antal niveauer: 3 for tredje niveau, 4 for fjerde niveau

Yderligere kontakter: 0 uden, 1 med sidemonterede hjælpekontakter

Mellemterminal: 0 uden, 1 med neutral terminal

Jordterminal: 0 uden, 1 med jordterminal

Produktmodel og dens betydning

Lixin LW30 -serie Load Disconnect Change over switchparameter (Specifikation)

Modelspecifikationer	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Aftalt opvarmning nuværende lth a	25 (20)	32	40	63	80	100
Bedømt driftsspænding UE V	240 440	240 440	240 440	240 440	240 440	240 440
Bedømt værdi LE/PE
AC-21A og/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5,5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 og/KW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
