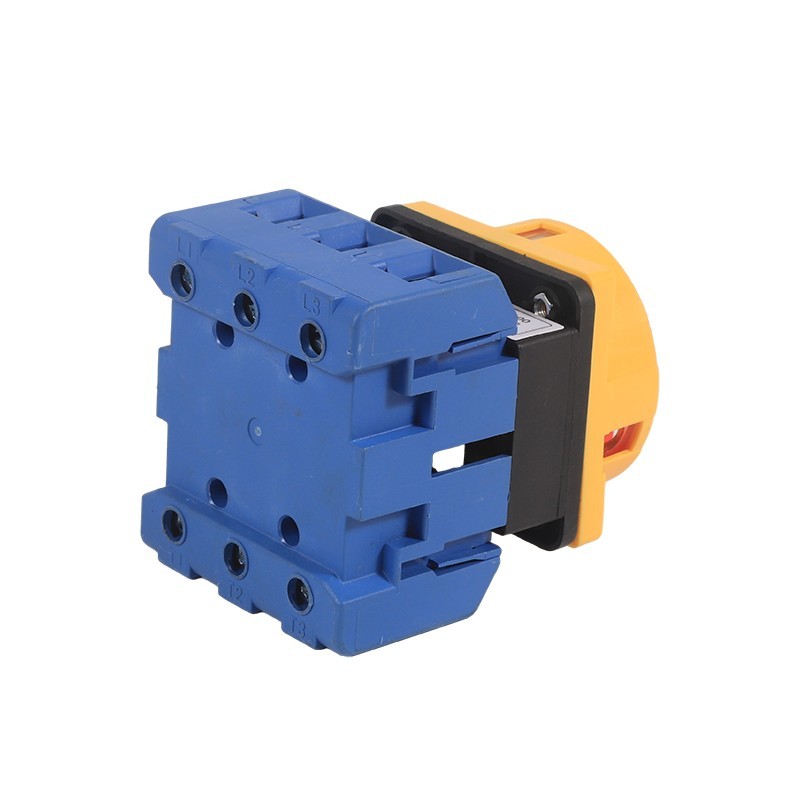

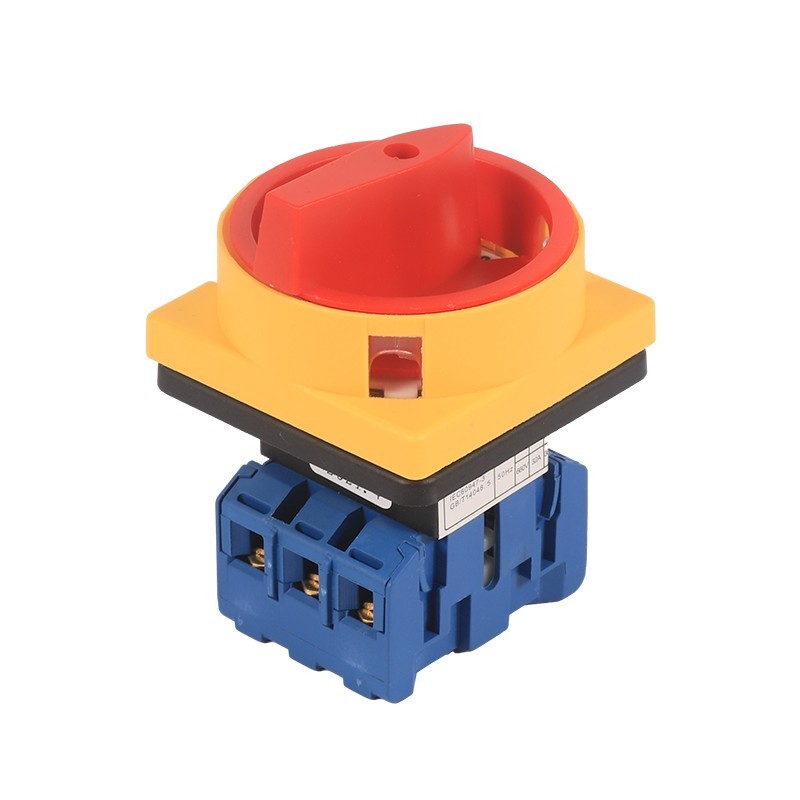

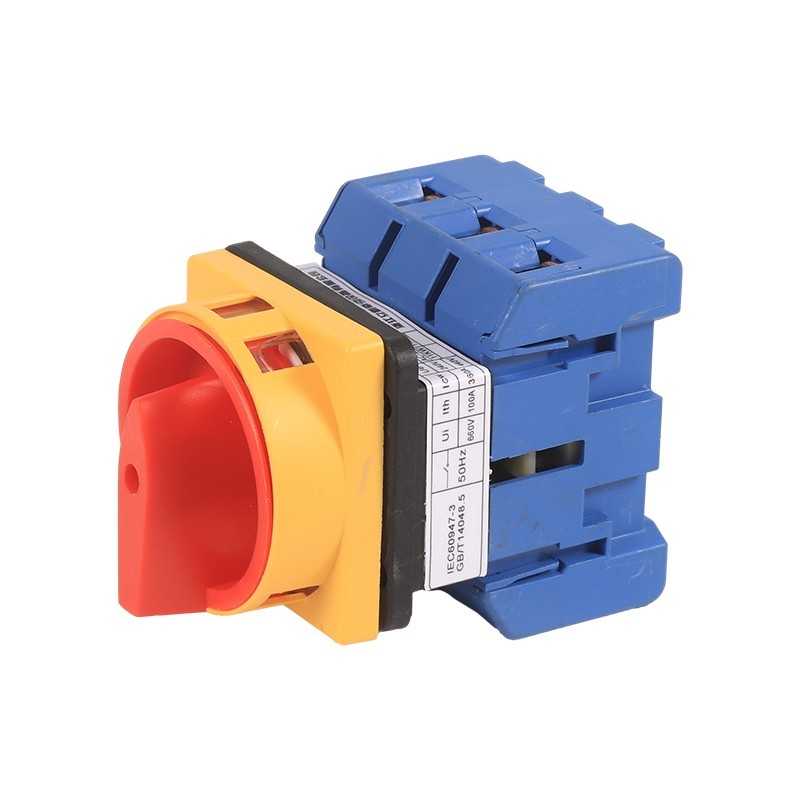

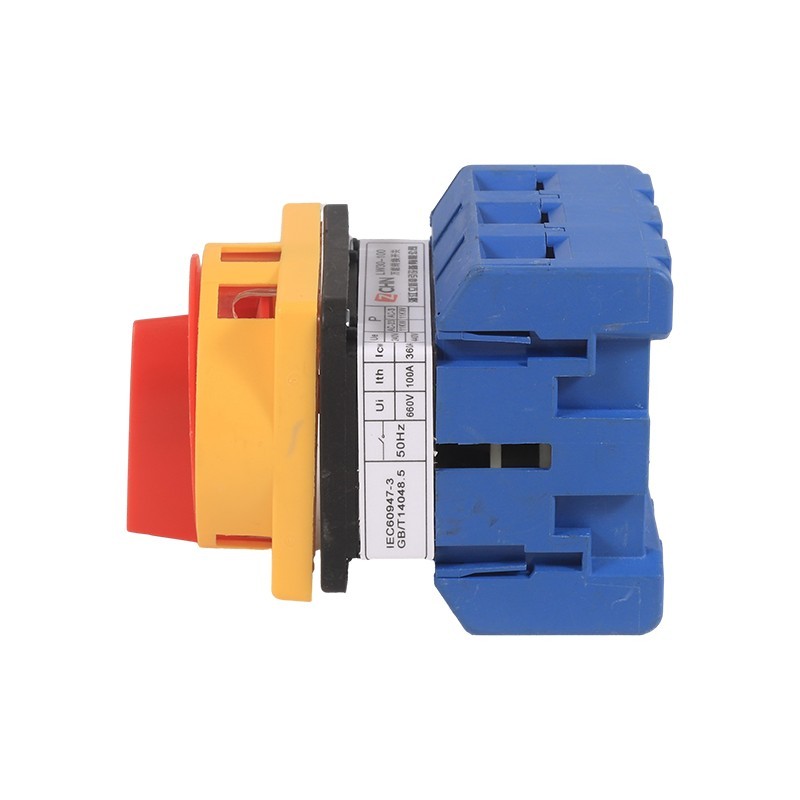

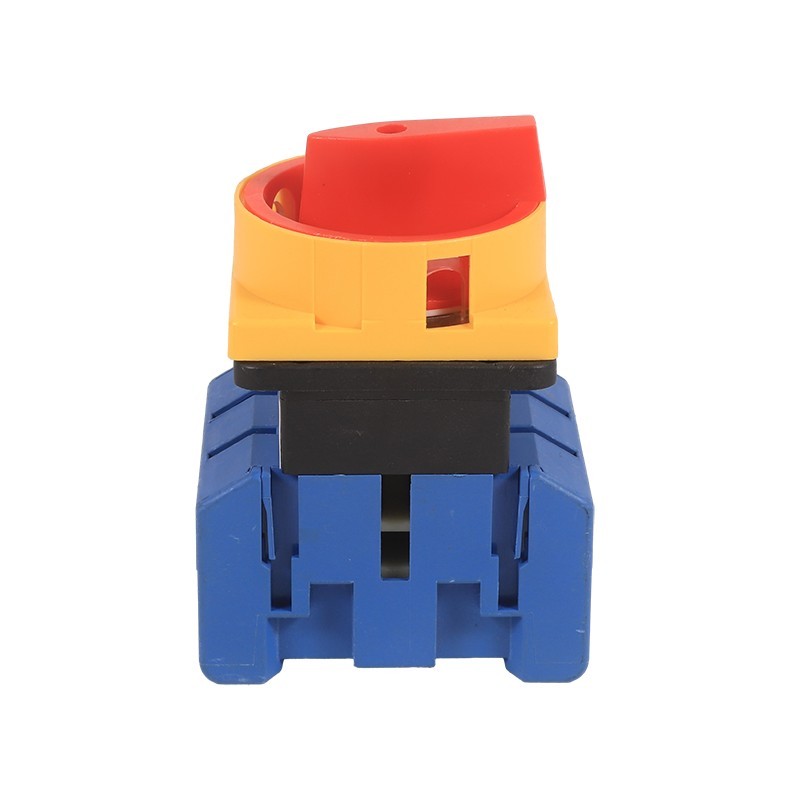

LW30 -serie Load Disconnect Switch

Du kan købe lixin LW30 -serie Load Disconnect Switch med selvtillid.LW30 -serien anvendes hovedsageligt på AC 50Hz, nominel driftsspænding 440V og nedenfor, klassificeret strøm til 100A elektrisk kredsløb, der bruges som master switch af ventilationsinstallation, klimaanlæg og vandpumpe -system, og også direkte kontroller EN60947-5-1-godkendelse.

Send forespørgsel

Produkt beskrivelse

Introduktion af LW30-serien Load Disconnect Switch med lixin, indstilling af en ny standard i moderne elektriske kontrolopløsninger.our LW30-seriekontakt har komplet specifikation, vi har 20A, 25A, 32A, 40A, 63A, 80A og 100A strømkvaliteter. Standardblokken uden at fjerne kontakten. Isoleringsafstanden for LW30 -seriens switches er større end for andre switches af samme type, den har hurtig afbryd hastighed og dragt til DC -switch.

Der er nogle installationsforholdsregler, du har brug for at overholde, når du installerer switch. Før installation af kontakten skal du sikre dig, at strømmen er afbrudt for at undgå elektrisk stød. Miljøet skal være tørt og trækkende, kan ikke være høj temperatur og fugt. Du skal bruge fit -skruer for at sikre switch for at undgå, at du skal undgå at forbinde kabler i henhold til kredsløbsdiagrammet for at sikre, at strøm -kabler og belastningskabler er korrekt tilsluttet for at undgå fattige kontakt.

Efter ovenstående forholdsregler kan du sikre, at den sikre og pålidelige drift af kontakten. Hvis der er en afvigelse, skal den udskiftes eller repareres i tide for at sikre produktets normale drift og levetid.

Arbejdsbetingelser for LW30 -serien Load Disconnect Change over switch

Normale arbejdsvilkår

(1) den omgivende lufttemperatur overstiger ikke +40 grader, og gennemsnitstemperaturen inden for 24 timer overstiger ikke 25 ° C;

(2) Den nedre grænse for den omgivende lufttemperatur overstiger ikke -25 ° C

(3) højden af installationsstedet overstiger ikke 2000 m;

(4) Når den maksimale temperatur er +40 ° C, overstiger luftens relative fugtighed ikke 50%. Højere relativ fugtighed er tilladt ved lavere temperaturer, såsom 90% ved 20 ° C. Der skal træffes særlige foranstaltninger for at håndtere kondens, der lejlighedsvis forekommer på grund af temperaturændringer.

Installationsbetingelser

(1) kontakten er installeret under miljøforhold i forureningsniveau 3;

(2) Installer i henhold til instruktionerne fra fabrikken.

Klassifikation

1. i henhold til brugskategorier

(1) AC-23A

(2) AC-3

2. i henhold til det leverede beskyttelsesniveau (1) uden switchboks: IP20

(2) Med termoplastisk forseglet switchboks: IP65

Hjælpespecifikationskode

Antal niveauer: 3 for tredje niveau, 4 for fjerde niveau

Yderligere kontakter: 0 uden, 1 med sidemonterede hjælpekontakter

Mellemterminal: 0 uden, 1 med neutral terminal

Jordterminal: 0 uden, 1 med jordterminal

Produktmodel og dens betydning

Lixin LW30 -serie Load Disconnect Change over switchparameter (Specifikation)

Modelspecifikationer	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Aftalt opvarmning nuværende lth a	25 (20)	32	40	63	80	100
Bedømt driftsspænding UE V	240 440	240 440	240 440	240 440	240 440	240 440
Bedømt værdi LE/PE
AC-21A og/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5,5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 og/KW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
