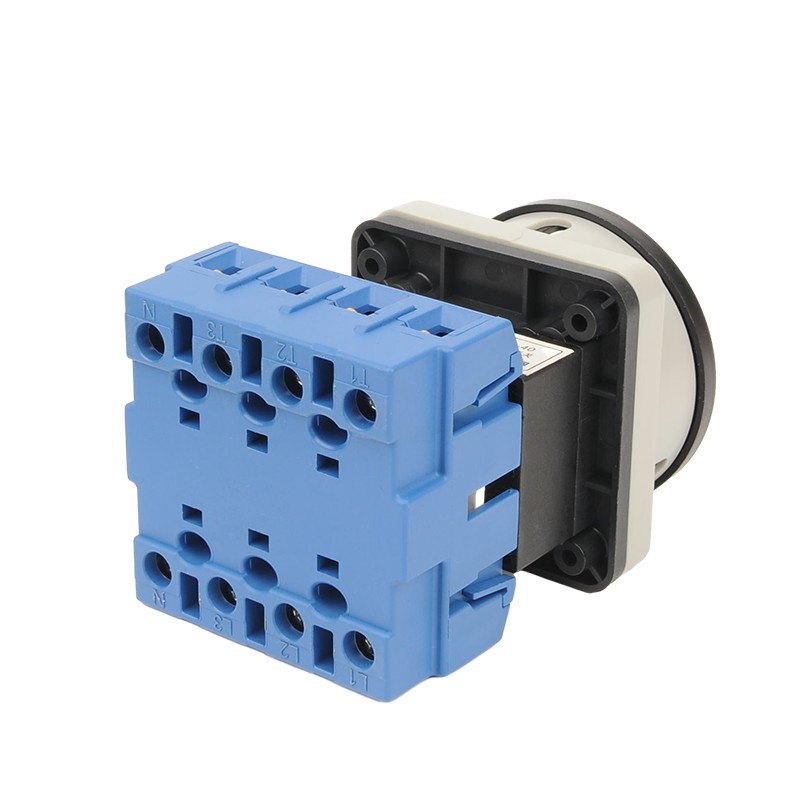

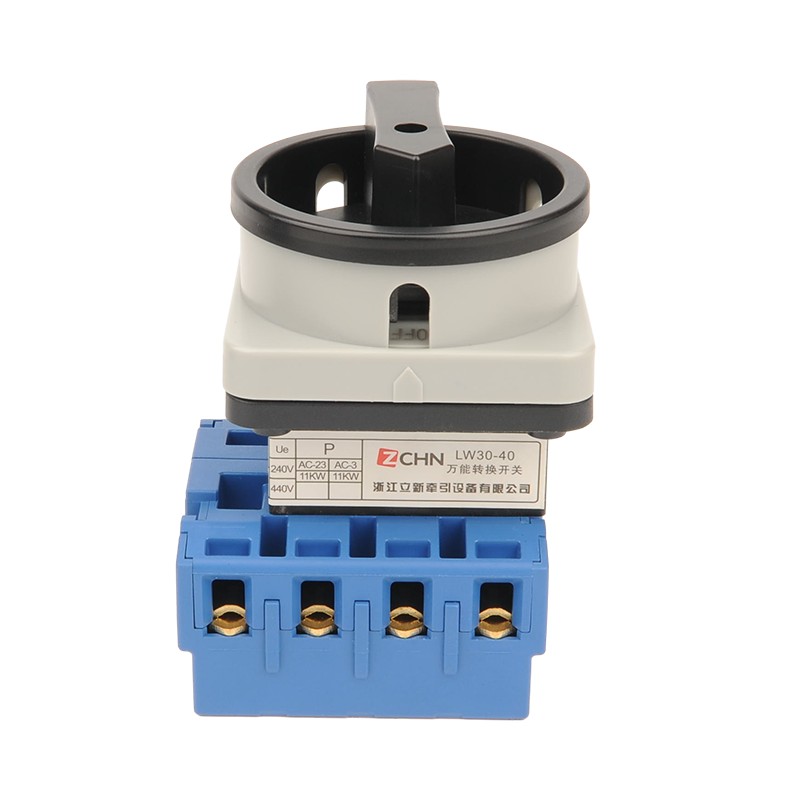

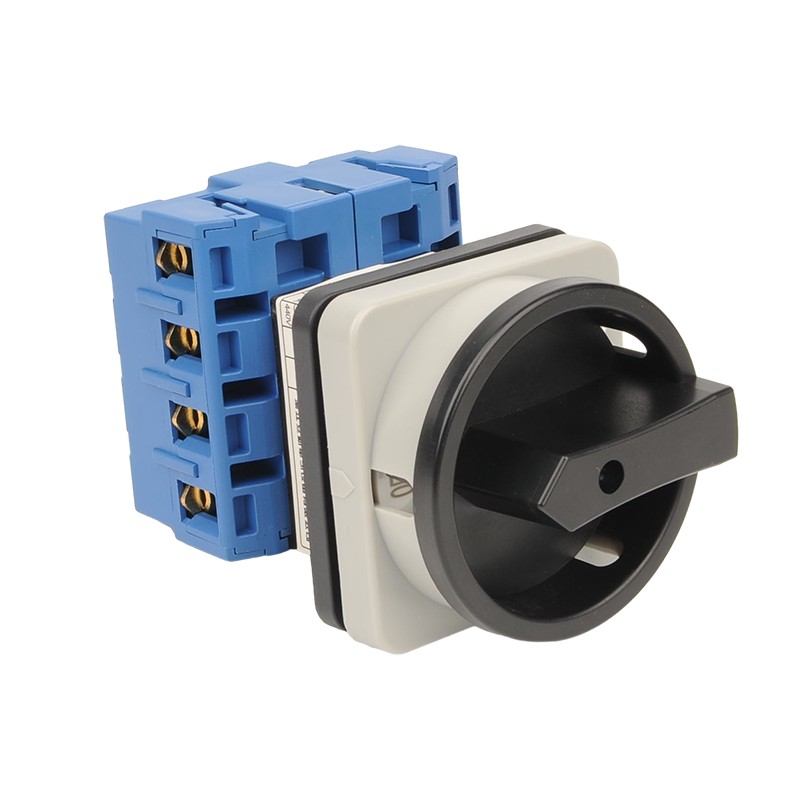

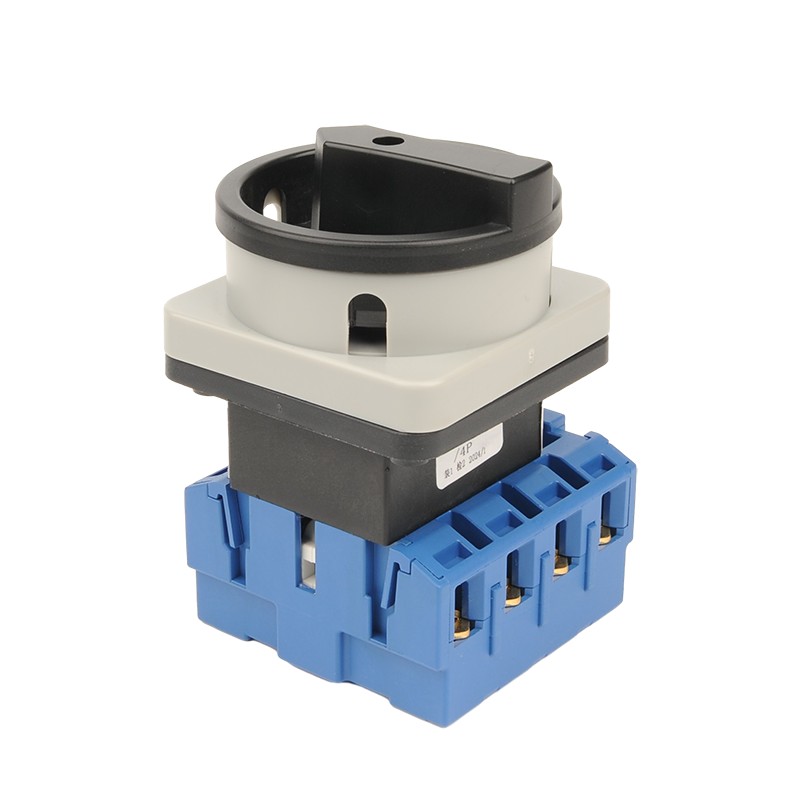

LW30 -serie skifte switch

LW30 Series Switch er en almindelig elektrisk beskyttelsesindretning, hovedsageligt anvendt til belastningskontrol og kortslutningsbeskyttelse. Lixin LW30 switch har den fremragende ydelse og bemærkelsesværdige kvalitet, du kan fuldt ud stole på, at den kan kontrollere din enhed stabilt og glat. Vores produkter er i overensstemmelse med kinesiske og internationale standarder, det har langt mekanisk liv. LW30 -serien er designet til at imødekomme kravet om nuAdays elektriske system.

Send forespørgsel

Produkt beskrivelse

Som den professionelle producent i Universal Switch vil vi gerne foreslå, at du køber vores Lixin LW30-serie switch, vi har forskellige aktuelle klasser til at imødekomme dine krav. Det kan bruges som hovedafbryder for ventilationsinstallation, airconditioner og pumpesystem. Og du kan anvende det på industrielt distributionskabinet, motorstyringsløjfe, nogle situationer, der kræver hyppig drift eller høj reliabilitet kort kredsløbsbeskyttelse.

LW30 Series Switch har mange funktioner, såsom lille volumen, kompakt struktur, selektive materialer, bedre isolering, fingerbeskyttelse, sikker og pålidelig. Det er isolerende afstand er længere end anden samme type switch, hurtig afbrydelse af hastighed, egnet til direkte switch. Der er en vis installationsforhold, du skal overholde, når du installerer switch. Høj temperatur og fugt. Du skal bruge fit -skruer for at fastgøre kontakten. Du skal tilslutte kabler i henhold til kredsløbsdiagrammet for at sikre, at strømkabler og belastningskabler er korrekt tilsluttet for at undgå dårlig kontakt.

Arbejdsbetingelser for LW30 -serien Load Disconnect Change over switch

Normale arbejdsvilkår

(1) den omgivende lufttemperatur overstiger ikke +40 grader, og gennemsnitstemperaturen inden for 24 timer overstiger ikke 25 ° C;

(2) Den nedre grænse for den omgivende lufttemperatur overstiger ikke -25 ° C

(3) højden af installationsstedet overstiger ikke 2000 m;

(4) Når den maksimale temperatur er +40 ° C, overstiger luftens relative fugtighed ikke 50%. Højere relativ fugtighed er tilladt ved lavere temperaturer, såsom 90% ved 20 ° C. Der skal træffes særlige foranstaltninger for at håndtere kondens, der lejlighedsvis forekommer på grund af temperaturændringer.

Installationsbetingelser

(1) kontakten er installeret under miljøforhold i forureningsniveau 3;

(2) Installer i henhold til instruktionerne fra fabrikken.

Klassifikation

1. i henhold til brugskategorier

(1) AC-23A

(2) AC-3

2. i henhold til det leverede beskyttelsesniveau (1) uden switchboks: IP20

(2) Med termoplastisk forseglet switchboks: IP65

Hjælpespecifikationskode

Antal niveauer: 3 for tredje niveau, 4 for fjerde niveau

Yderligere kontakter: 0 uden, 1 med sidemonterede hjælpekontakter

Mellemterminal: 0 uden, 1 med neutral terminal

Jordterminal: 0 uden, 1 med jordterminal

Produktmodel og dens betydning

Lixin LW30 -serie Load Disconnect Change over switchparameter (Specifikation)

Modelspecifikationer	LW30-25 (20)	LW30-32	LW30-40	LW30-63	LW30-80	LW30-100
Aftalt opvarmning nuværende lth a	25 (20)	32	40	63	80	100
Bedømt driftsspænding UE V	240 440	240 440	240 440	240 440	240 440	240 440
Bedømt værdi LE/PE
AC-21A og/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-22A A/KW	20/- 20/-	32/- 32/-	40/- 40/-	63/- 63/-	80/- 80/-	100/- 100/-
AC-23A A/KW	15/4 15/7.5	22/5,5 22/11	30/7.5 30/15	43/11 43/22	57/18.5 57/30	70/22 70/37
AC-3 og/KW	11.7/3 11.7/5.5	15/4 15/7.5	22/7.5 22/11	36/11 36/18.5	43/15 43/22	57/18.5 57/30
