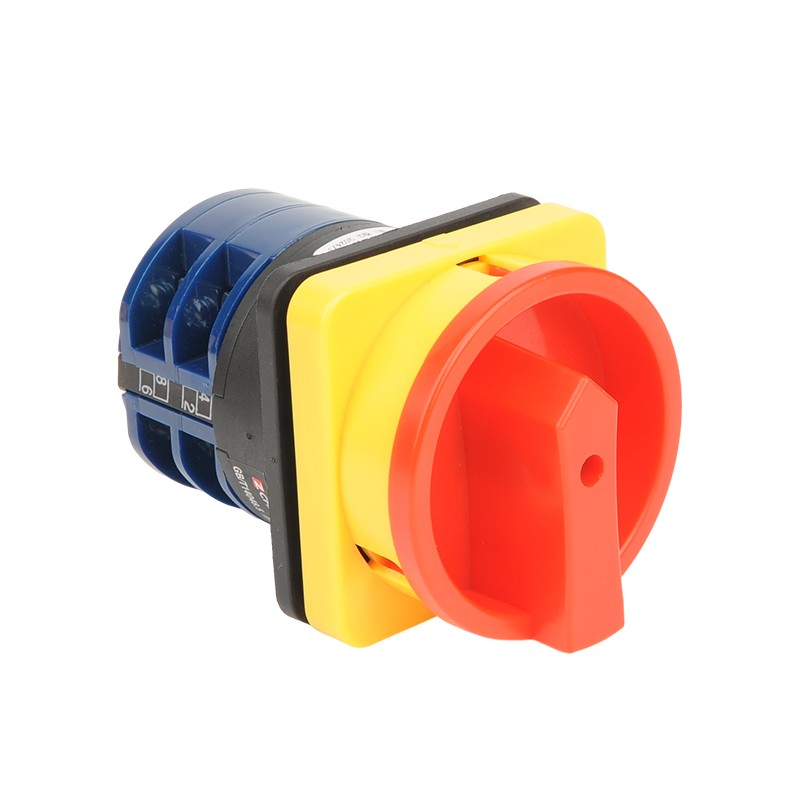

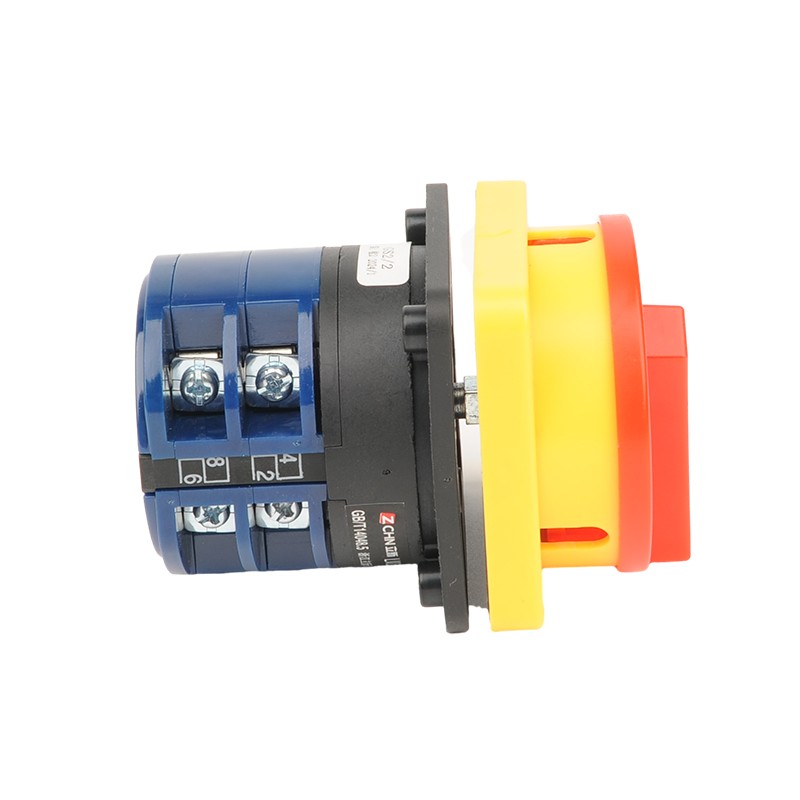

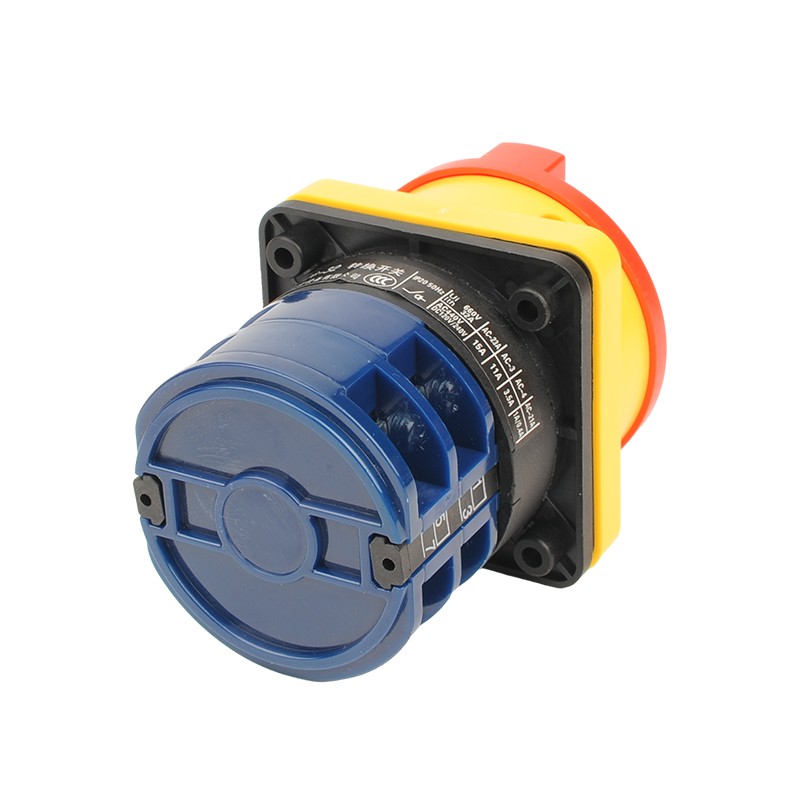

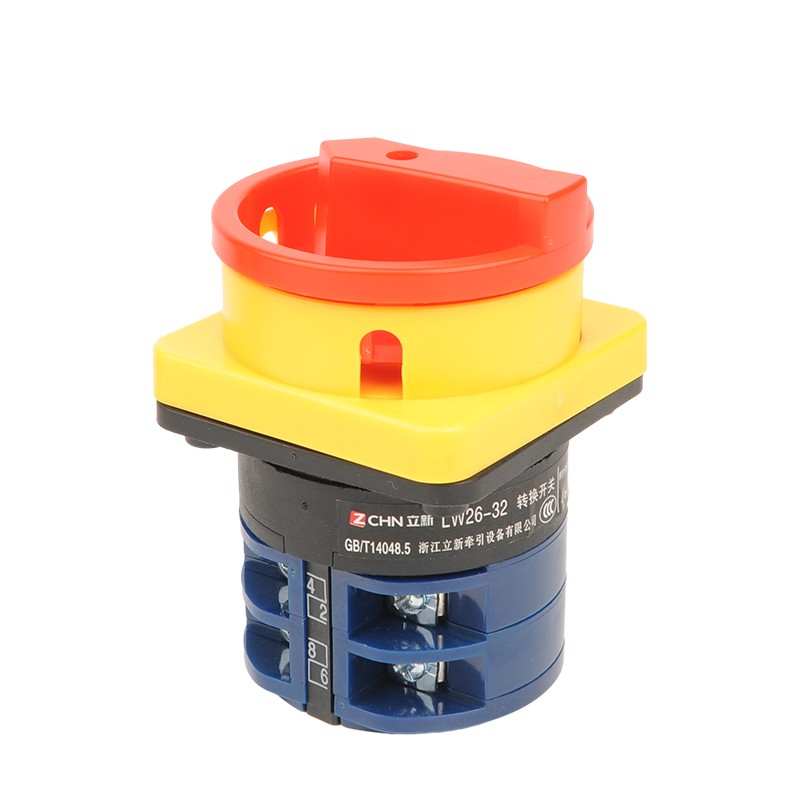

LW26GS -serie Universal Switch

LW26GS Universal Transfer Switch er en multifunktionel elektrisk kontrolkomponent, der er vidt brugt i industriel automatisering, kraftsystemer og mekanisk udstyr, til realisering af kredsløbskontakt, strømkonvertering og multikanals kontrol. Denne switch vedtager et modulært design og understøtter drift af flere positioner. Det muliggør gratis skift af forskellige kredsløb gennem roterende håndtag, imødekommer behovene i de fleste medium og lavspændingsscenarier. Dens kernefordel ligger i den fleksible kontaktkonfiguration. Brugere kan tilpasse kombinationen af normalt åbne og normalt lukkede kontakter i henhold til deres krav til at opnå kompleks sammenkoblingskontrol eller signalskift. Derudover bruger LW26GS høje elastiske sølvlegeringskontakter og højtemperaturresistente isoleringsmaterialer for at sikre lav kontaktmodstand og lang levetid, samtidig med at de har fremragende lysbuemodstand og slidbestandighed. Kontakten er udstyret med klare positionsindikatorer og mekaniske positioneringsenheder, der giver en klar driftsfølelse, effektivt undgår utilsigtet kontakt og understøttende panel eller jernbaneinstallation med stærk kompatibilitet. Det er en effektiv løsning i det elektriske kontrolsystem.

Send forespørgsel

Produkt beskrivelse

LW26GS Universal Transfer Switch med sin brede anvendelighed og høj pålidelighed er blevet et ideelt valg inden for motorstyring, instrumentmåling og strømforsyningsstyring. Ved motorisk kontrol kan det let opnå fremad og omvendt switching; I strømdistributionssystemer bruges det til Main- og Backup -strømafskiftning eller belastningsfordeling for at sikre kontinuerlig strømforsyning. Dens interne struktur vedtager en dobbelt-breakpoint-kontakt med stærk brudkapacitet og understøtter samarbejdsarbejdet med kortslutningsbeskyttelsesenheder, hvilket forbedrer systemets sikkerhed markant.

Kontaktdesignet tager højde for både humanisering og intelligens. Nogle modeller kan eventuelt være udstyret med nøglelåse eller statusindikatorlys for at forhindre uautoriserede operationer og vise driftsstatus intuitivt. For komplekse kontrolsystemer kan LW26GS opnå cascading af flere niveauer gennem ekspansionsmoduler, forenkle ledninger og reducere vedligeholdelsesomkostninger. På samme tid gør det muligt for dets kompakte strukturdesign (redning af installationsrum, især egnet til tætte scenarier såsom skabe, kontrolbokse osv.) Det at give brugerne effektive og sikre konverteringskontroloplevelser. I fabrikker, bygninger og for nyt energiudstyr kan LW26GS nøjagtigt kontrollere kredsløb og sikre holdbarhed og tilbyde brugerne en højtydende og sikker konverteringskontroloplevelse.

Lixin drejebænk hængelås type strømafbrydelse cam switch kategorisere

Hængelåstypekontakterne fås i seks nuværende ratings: 20A, 25A, 32A, 63A, 125A og 160A.

Lixin drejebænklås Type Power Cut-Off Cam Switch Parameter (Specifikation)

Parameter	LW26GS-20	LW26GS-25	LW26GS-32 LW26GS-32F	LW26GS-40 LW26GS-40F	LW26GS-63 LW26GS-63F	LW26GS-125	LW26GS-160	LW26GS-250
Ue (v)	440	440	440	440	440	440	440	440
Med (a)	20	25	32	40	63	125	160	250
Dvs.
AC-21A (A)	20	25	32		63	100	150
AC-22A (A)	20	25	32		63	100	150
AC-23A (A)	15	22	30	37	57	90	135	200
Bedømt kontroleffekt (P)
AC-23A (KW)	7.5	11	15	18.5	30	45	75

Lixin drejebænklås-type Power Cut-Off Cam Switch Specifikation og model

Specifikation og model	Panelspecifikation	Samlet dimension
Specifikation og model	Panelspecifikation	A	C	L	H	E	F	D1	D2
LW26GS-20/04-1	M1	□ 48	43	42	33	36	36	8.5	Φ4.5
LW26GS-20/04-2	M2	□ 64	43	43	42	48	48	Φ10	Φ4.5
LW26GS-20X/04-1	M1	□ 48	42	54	33	36	36	Φ8.5	Φ4.5
LW26GS-20X/04-2	M2	□ 64	42	55	42	48	48	Φ10	Φ4.5
LW26GS-25/04-1	M1	□ 48	45.2	50	33	36	36	Φ8.5	Φ4.5
LW26GS-25/04-2	M2	□ 64	45.2	51	42	48	48	Φ10	Φ4.5
LW26GS-32/04-2	M2	□ 64	58	55	42	48	48	Φ10	Φ4.5
LW26GS-32/04-3	M3	□ 88	58	55	52	68	68	Φ13	Φ6
LW26GS-40/04-2	M2	□ 64	58	55	42	48	48	Φ10	Φ4.5
LW26GS-40/04-3	M3	□ 88	58	55	52	68	68	Φ13	Φ6
LW26GS-40F/04-2	M2	□ 64	64	55	42	48	48	Φ10	Φ4.5
LW26GS-40F/04-3	M3	□ 88	64	55	52	68	68	Φ13	Φ6
LW26GS-63/04-2	M2	□ 64	66	72.5	42	48	48	Φ10	4.5
LW26GS-63/04-3	M3	□ 88	66	72.5	52	68	68	Φ13	Φ6
LW26GS-63F/04-2	M2	□ 64	64	55	42	48	48	Φ10	Φ4.5
LW26GS-63F/04-3	M3	□ 88	64	55	52	68	68	Φ13	Φ6
LW26GS-125/04-3	M3	□ 88	84	88	52	68	68	Φ13	Φ6
LW26GS-160/04-3	M3	□ 88	88	100	52	68	68	Φ13	Φ6
LW26GS-250/04-3	M3	□ 88	108	108	52	68	68	Φ13	Φ6
