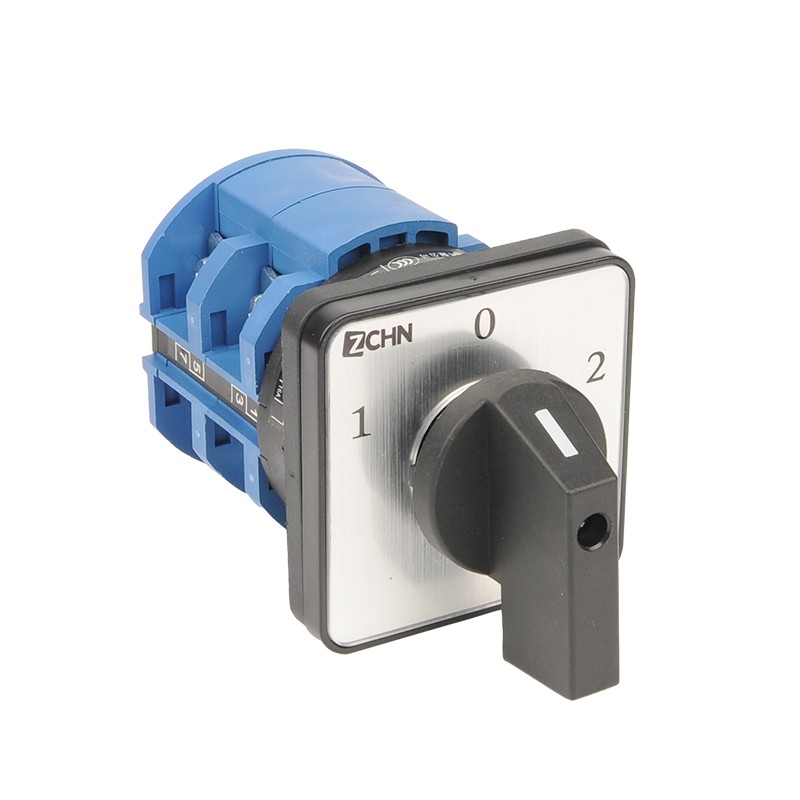

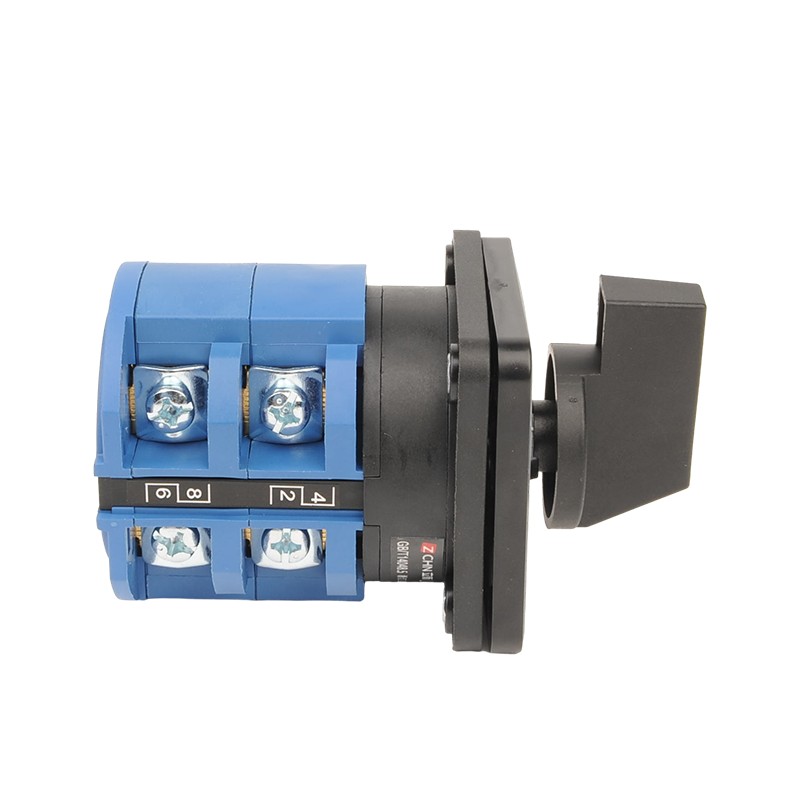

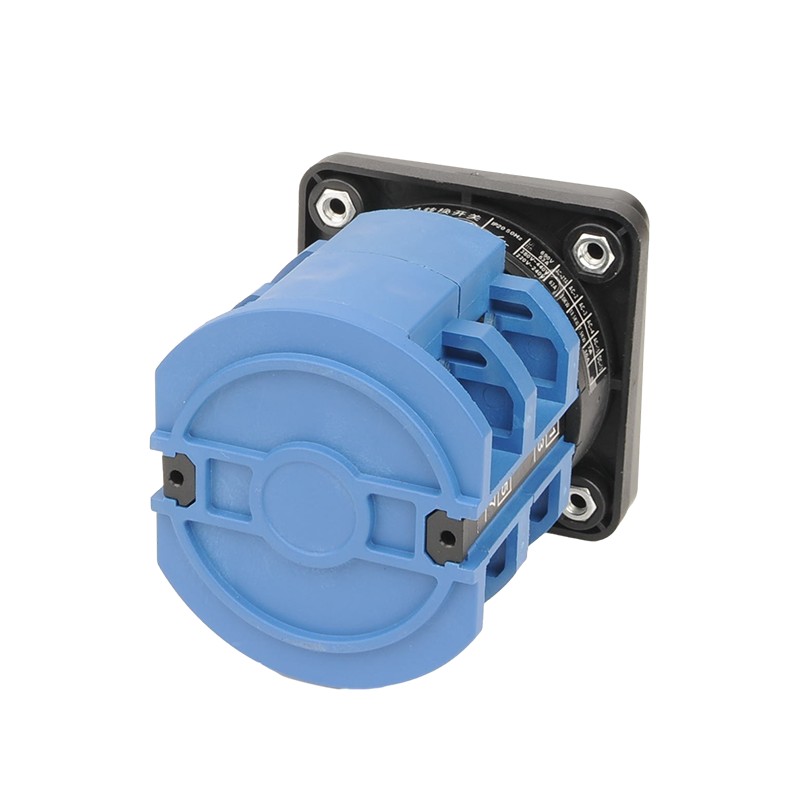

LW26-20/D202.2 til maskiner

LW26-20/D202.2 til maskiner med produktdetaljer:

Driftsprincip

Håndtaget driver spindlen og cam for at skubbe kontakten til at oprette forbindelse eller afbryde forbindelsen. På grund af den forskellige form på CAM, når håndtaget er i en anden position, er kontaktens anastomose anderledes for at opnå formålet med at konvertere kredsløbet.

Funktionelle egenskaber

Diversificerede kontrolfunktioner: Det kan bruges som en kredsløbskontrolafbryder, testudstyrskontakt, motorstyringskontakt og master -kommandokontrolafbryder og svejsemaskine skiftekontakt og kan realisere en række kredsløbskontrolfunktioner, såsom manuelt tændt eller fra kredsløbet sjældent som kontrol eller konvertering.

Pålidelighed: Lille, kompakt design, godt valg af materialer, god isolering, fleksibel skift, sikkert og pålideligt, nyt design.

Lixin 3 Position On-Off-on Rotary Cam Switch-kombination af driftstilstand og aktuatorposition

Lixin 3 Position On-Off-On Rotary Cam Switch Type Specifikation

Lixin 3 Position On-Off-on Rotary Cam Switch Normal Working Beting

1.. Den omgivende lufttemperatur skal forblive inden for området -25 ° C til +40 ° C, med et 24 -timers gennemsnit på højst 25 ° C.

2. Den nedre grænse for den omgivende lufttemperatur bør ikke falde under -25 ° C.

3. installationssteder bør ikke overstige en højde på 2000 m over havets overflade.

4. Ved maksimale temperaturbetingelser på +40 ° C bør luftens relative fugtighed ikke overstige 50%. Højere relative fugtighedsniveauer kan være tilladt ved lavere temperaturer, såsom at nå 90% ved 20 ° C. Der skal tages særlige forholdsregler for at afbøde kondensation som følge af temperatursvingninger.

Lixin 3 position on-off-on roterende cam switch installationsbetingelse ：

1. Kontakten er installeret i et miljø med forureningsniveau 3 betingelser.

2. installation skal udføres i henhold til instruktionerne fra vores fabrik.

Lixin 3 position on-off-on roterende cam switch sortering ：

1 divideret efter brug

(1) Skift til hovedkredsløbskonvertering;

(2) overførselsafbryder til direkte kontrol af motoren; (3) Overførselsafbryder til masterkontrol og måling.

2 I henhold til driftstilstand

(1) placeringstype;

(2) selvreplicerende type;

(3) Placering af selvreplicerende type.

3 I henhold til kontaktsystemet

(1) Switch af placeringstypen har 1 til 12 sektioner (kun 8 sektioner for 63A og over switches);

(2) Overførselsafbryderen for selvgærdende type har 1 til 3 sektioner (LW26-20; vers 1 til 8)

(3) Overførselsafbryderen til direkte kontrol af motoren har hovedsageligt 1 til 6 sektioner.

Lixin 3 Position On-Off-On Rotary Cam Switch Struff-samlede dimensioner og monteringsdimensioner ：
